搜索

织物洗涤剂用高效全波段液体紫外线防护剂 Heliya® UVL

产品详情

产品参数

应用性能

1. 方便配入各种粉状、液状、膏状及块状织物洗涤剂或护理剂中；

2. 显著提高被洗涤织物的紫外线防护指数

全面防护UVB及UVA透过织物对人体的危害。

独特配方

1. 耐寒、耐热贮存稳定性优良；

2. 可与水以任何比例混溶，无须加热化料；

3. 流动性能良好、使用方便，无粉尘污染。

显著特点

1. 可直接配入各种类型的液体洗涤剂中；

2. 无需加热即可在任何阶段配入配方，节约能源；

3. 能够配制成透明液体洗涤剂或其它透明的织物护理产品；

4. 经济用量即可获得较高紫外线防护效果；

5. 对织物纤维及其上的染料具有一定的保护作用。

Heliya® UVL 是一种织物洗涤剂用液体紫外线防护剂，在短波紫外线UVB区(280-320nm)以及长波紫外线UVA区（320-400nm）都有强吸收。从低温至中温的洗涤条件下，对纤维素纤维具有很高的亲和力，在较低用量下洗涤织物，通过对织物纤维的吸附即产生阻断紫外线的作用，达到防护紫外线的效果，可有效提高织物的紫外线防护指数（UPF）。

显著特性

1. 全面防护UVA、UVB波段的紫外线，较少的洗涤次数便能获得高UPF值，且UPF值越洗越高；

2. 显著提高织物对紫外线的阻断作用，增强织物对皮肤的防晒保护能力；

3. 优异的低温溶解性能，可与水以任何比例混溶。降低生产能耗，节约生产成本。而同类产品即便在高温下也难以配入液洗配方；

4. 可方便地在任何生产阶段配入到各种类型的洗涤剂产品中。能够配制成透明的液体洗涤剂或其它透明的液体织物护理产品。而目前市场上的进口产品由于在高温下也很难溶解，以至于较难配入及稳定在液体洗涤剂中；

5. 在低温至中温的洗涤温度范围内，对被洗织物的纤维素纤维等具有较高的亲和性，同时赋予织物明亮悦目的色泽；

6. 在经济用量下即可配制出创新概念的织物洗涤及护理产品。

理化性质及毒理数据

表1 Heliya® UVL 理化性质及毒理数据

名称	内容
化学名称：	三嗪衍生物
离子性：	阴离子型
最大吸收波长：	290nm（UVB） 348nm（UVA）
物理状态 / 溶解性：	深琥珀色液体，可与水以任何比例混溶。
化学稳定性：	Heliya® UVL 在通常的家庭和工业洗涤条件下对酸、碱稳定。
生态及毒理数据：	Heliya® UVL 属无毒无害物质，具体数据参见相关的MSDS。

应用范围及使用方法

表2 Heliya® UVL 的应用范围及使用方法

名称	内容
应用范围：	Heliya® UVL 能够在所有类型的洗涤剂中使用，例如粉状、膏状、轻/重垢液洗、肥皂和条状洗涤剂等。
加入方法：	Heliya® UVL 可在洗涤剂生产工艺如喷雾干燥、无塔成型、附聚成型及干混等的任何环节加入。对于液体洗涤剂，可在生产的任何步骤直接配入。
建议用量：	洗衣粉 0.8-3. 0% 液体洗涤剂 1.0-4.0%
适用洗涤温度：	20℃ - 70℃

Heliya® UVL 的紫外吸收光谱图

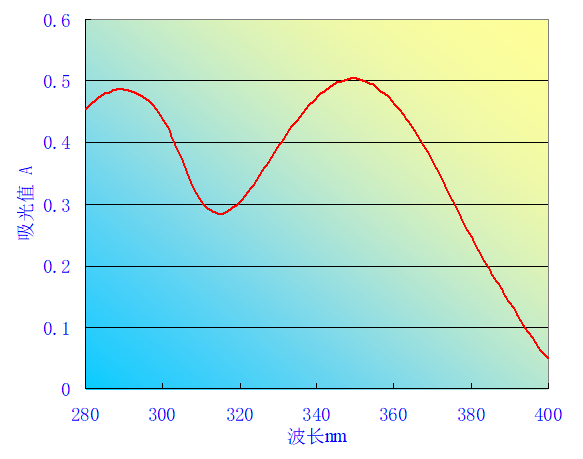

图1. Heliya® UVL 的紫外吸收光谱图

Heliya® UVL 在UVA区的最大吸收峰在348nm、UVB区的最大吸收峰在290nm，对日光中到达地面的紫外线具有全波段吸收屏蔽的效果。可依据纺织品抗紫外线产品的管理申请UPF50+等效评级或评价，以使消费者获得抗紫外洗涤产品的认知。

Heliya® UVL 在洗涤产品中的应用

1．Heliya® UVL 在普通无磷洗衣粉中的应用

表3. 普通无磷洗衣粉配方举例

原料	加入量 (W/W %)
烷基苯磺酸	14.5
AEO-9	2.0
4A沸石	17.0
硅酸钠	10.0
硫酸钠	40.0
碳酸钠	10.0
氢氧化钠	2.0
羧甲基纤维素	0.5
对甲苯磺酸钠	0.5
丙烯酸马来酸共聚物	0.5
去离子水	~100
Heliya® UVL	0.8 - 3.0

2．Heliya® UVL 在液体织物洗涤剂中的应用

表4. 液体织物洗涤剂配方举例

原料	加入量 (W/W %)
烷基苯磺酸	4.0
AEO-9	9.0
烷基醇酰胺	2.5
三聚磷酸钠	5.0
氢氧化钠	0.5
EDTA-二钠盐	0.2
去离子水	平衡
香精	适量
Heliya® UVL	1.0 - 4.0

Heliya® UVL 也可使用在织物柔顺剂等织物护理产品中。由于 Heliya® UVL 在阳离子配方体系中的稳定性有限，只能适应弱阳离子体系。配方开发者需依自己配方的实际情况进行配方调整。

3．循环洗涤实验及UPF值的测定

Heliya® UVL 在经济添加量1.2%条件下，使用上述配方的液体洗涤剂在4g/L 的用量下，洗涤密度为175g/㎡的平纹漂白纯棉棉织物后测定其UPF值，洗涤条件如下：

洗涤剂浓度： 4g/L

浴比： 1:10

洗涤时间： 15min

洗涤温度： 20℃

室温清洗，甩干，室内晾干或低于90℃熨干。

然后单层织物测定织物的UPF值（衡量织物屏蔽UVB及UVA紫外线的综合指数，其值越高，表明防护效果越好）。UPF值的测定采用 Labsphere UV1000 进行。

经5次20℃，15min.循环洗涤后，上述织物的的UPF值从原有的3.6提高到了22左右。经过9次上述循环洗涤后，织物的UPF值提高了30左右（见图2）。经过15次循环洗涤后织物的UPF值提高到了42.5 ，比对照组增加了近40. 由于织物在洗涤过程中其组织结构发生了一定的变化，故对照组（20℃）的UPF值由初始的3.6下降到了2.8. 同时被洗涤织物的白度略有提高而色光基本未发生变化。

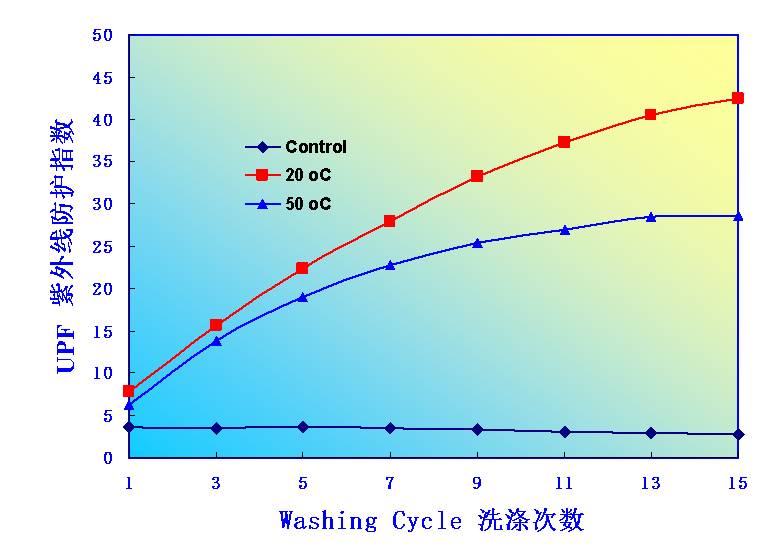

图2. 用含1.2% Heliya® UVL 的液体洗涤剂分别于20℃及50℃洗涤棉织物的紫外线防护指数UPF

在50℃的洗涤温度条件下，织物的UPF值增加不如20℃时明显。在经过5次和9次洗涤循环后，UPF值分别增加了15和22. 随着洗涤次数的增加其UPF值增加缓慢。当进行了15次循环洗涤后，其UPF值仅比第九次循环时增加了3. 这说明，在中温洗涤及高温洗涤条件下，Heliya® UVL 在织物上的吸附下降而解吸增加。它是一种较适合我国低温洗涤条件的紫外线吸收剂。

在洗衣粉及条状洗涤剂、洗衣皂等中的应用试验结果与上述液体洗涤剂中所获得的结果基本相近。

结论
